ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
- номинальное значение фазных напряжений UФН = 57,7В, линейных напряжений. UЛН = 100В;
- номинальное значение фазных токов IФН = 1А или IФН = 5А (в зависимости от исполне-ния);
- номинальное значение измеряемой активной (реактивной) мощности 173Вт (173вар) или 865Вт (865вар);
- диапазон изменения фазных и линейных напряжений от 0,8UН до 1,2 UН;
- диапазон изменения фазных токов от 0.01IН до 1,2IН;
- диапазон изменения частоты от 48 до 52 Гц;
- диапазон изменения коэффициентов мощности:
cosj = 0,5 (емк.) - 1 - 0,5 (инд.) для ваттметров;
sinj = 0,5 (емк.) - 1 - 0,5 (инд.) для варметров;
- диапазон установки КН от 1 до 20000, КТ от 1 до 6000;
- диапазон установки уставки допускаемого максимального значения измеряемой активной мощности (для ваттметров СР3020) от 10 Вт до 9900 МВт;
- пределы допускаемой основной приведенной погрешности измерений ваттметров равны +0,5% к номинальному значению измеряемой активной мощности, пределы допускаемой ос-новной приведенной погрешности измерений варметров +1,0% к номинальному значению измеряемой реактивной мощности;
- напряжение питания - сеть переменного тока напряжением (120 : 250) В и частотой 45-55 Гц или постоянное напряжение (120 : 250) В;
- потребляемая мощность не более 5В x А;
- габариты 144x72x220 мм;
- масса не более 0,7 кг;

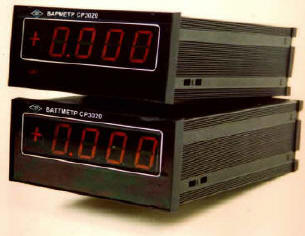

Объединяют в себе измерительный преобразователь и цифровой прибор.
Приборы серии 3020 предназначены для применения на электростанциях и подстанциях и подключаются непосредственно к измерительным трансформаторам тока (ИТТ) и (или) напряжения (ИТН).
