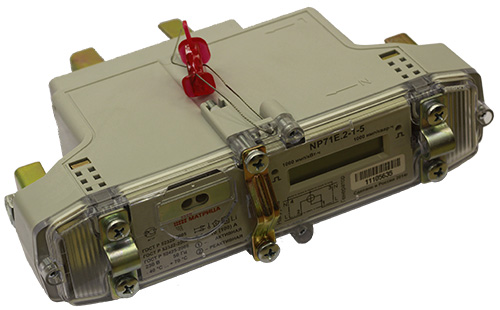

NP71E.2-1-5

Однофазный SPLIT-счетчик NP71E.2-1-5 — это интеллектуальное электронное устройство для учета активной и реактивной энергии. Счетчик NP71E.2-1-5 предназначен для измерения мгновенной мощности и потребляемой активной и реактивной энергии в цепях однофазного переменного тока. Такой счетчик, как правило, устанавливается у однофазных абонентов в частном секторе. Счетчик имеет уличное исполнение и предназначен для монтажа в разрыв провода рядом с опорой. Крепление счетчика непосредственно на провод СИП снижает затраты на монтаж и сборку щитов учета. Счетчик NP71E.2-1-5 собирает информацию и передает ее в Центр с использованием встроенного PLC-модема. Счетчик может передавать информацию на пользовательский дисплей CIU7 напрямую без УСПД.

Технические характеристики

Класс точности активная энергия реактивная энергия	1 2
Базовый ток	10 А
Минимальный ток	0,5 А
Максимальный ток	100 А
Стартовый ток активная энергия реактивная энергия	0,040А 0,050А
Номинальное напряжение	230 В
Рабочий диапазон напряжений	184...276 В
Предельный рабочий диапазон напряжений	115...276 В
Частота сети	50 Гц ± 1 Гц
Постоянная счетчика активная энергия реактивная энергия	1000 имп/кВт∙ч 1000 имп/квар∙ч
Рабочий диапазон температур счетчика	-40 °C ... +70 °C
Рабочий диапазон температур ЖКИ счетчика	-30 °C ... +70 °C
Точность хода часов (при 25 °C)	< 0,5 с / 24 ч
Полное потребление цепями тока, не более	0,2 В∙А
Полное потребление цепями напряжения (активной/полной мощности), не более	1,5 Вт / 10 В∙А
Тип подключения	непосредственного включения
Класс защиты IP	IP65
Скорость передачи данных по основному каналу связи (в зависимости от версии ПО коммуникационной части прибора)	2400 бод (S-FSK) 128 кбод (OFDM PRIME)
Интервал между поверками	16 лет
Срок службы батарейки, не менее	20 лет
Средний срок службы, не менее	30 лет
Средняя наработка на отказ счетчика, не менее	144 000 ч
Габариты	202×169×59,5 мм
Масса, не более	1,3 кг
Дисплей	без подсветки
Силовое реле для управления нагрузкой	100 А
Датчики:	вскрытия корпуса вскрытия клеммника магнитного поля диф. тока
