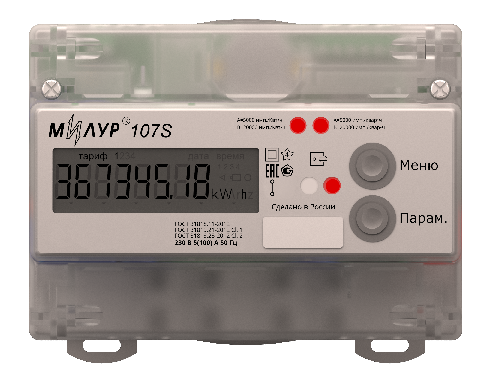

Счётчик электрической энергии статический однофазный «Милур 107» с реле управления нагрузкой и измерительным элементом в нулевом проводе предназначен для учёта активной и реактивной потребляемой электроэнергии в двухпроводной сети переменного тока частотой 50 Гц.
Счётчик может работать как автономно, так и в составе автоматизированных систем учета, осуществляя регистрацию потребления электроэнергии и хранение данных в энергонезависимой памяти. Данные о потреблённом объёме электроэнергии отображаются на жидкокристаллическом индикаторе. Счётчик оснащён оптопортом.
Характеристики:
|
Тип
|
Однофазный |
|
Тип крепления
|
На DIN-рейку |
|
Тип включения
|
Прямое |
|
Интерфейс
|
Оптопорт, импульсный выход у всех моделей. Опционлально RS485, PLC, RF433, GSM |
|
Номинальное напряжение, В
|
230 |
|
Базовый (максимальный) ток, А
|
5 (100) |
|
Класс точности
|
1/2 |
|
Тип корпуса
|
7мТН35 |
|
Количество тарифов
|
до 4 |
|
Установленный рабочий диапазон напряжения, В
|
от 0,8∙Uном до 1,2∙Uном |
|
Расширенный рабочий диапазон напряжения, В
|
от 0,8∙Uном до 1,3∙Uном |
|
Предельный диапазон напряжения, В
|
от 0∙Uном до 1,3∙Uном |
|
Максимальное значение частоты, Гц
|
50 |
|
Стартовый ток (чувствительность), мА, не более
|
20 |
|
Передаточное число импульсного выхода счетчиков в основном режиме (поверка), имп/кВт*ч
|
5000 (10000) |
|
Потребляемая мощность по цепи напряжения, В*А (Вт), не более
|
2 (7) |
|
Потребляемая мощность по цепи тока, В*А (Вт), не более
|
0.3 |
|
Функционал
|
стандартный |
|
Средняя наработка счетчика на отказ, часов, не менее
|
320000 |
|
Средний срок службы счетчика, лет, не менее
|
30 |
|
Срок сохранения информации в энергонезависимой памяти при отключении питания, лет, не менее
|
10 |
|
Ориентировочный срок службы встроенной батареи для счетчиков расширенного функционала, лет, не менее
|
10 |
|
Подсветка ЖКИ
|
одноцветная |
|
Габаритные размеры, ДхШхВ, мм
|
125х66х90 |
|
Масса, не более, кг
|
0,5 |
|
Дополнительные функции
|
Реле управления нагрузкой. Измерительный элемент в нулевом проводе. |
|
Точность хода внутренних часов при наличии напряжения питания на зажимах счетчика
|
±5 с/сут |
|
Реле управления нагрузкой
|
Да |
Варианты исполнения:
| Артикул |
Кл. точности |
Базовый ток, А |
Описание |
| Милур 107S.22-R-1L-DT |
1/2 |
5(100) |
Оптопорт, импульсный выход, RS-485. Реле отключения нагрузки. Измерительный элемент в нулевом проводе. Расширенный функционал |
| Милур 107S.22-GR-1L-DT |
1/2 |
5(100) |
Оптопорт, импульсный выход, GSM, RS-485. Реле отключения нагрузки. Измерительный элемент в нулевом проводе. Расширенный функционал. Без внешней антенны |
| Милур 107S.22-PRZ-1L-DT |
1/2 |
5(100) |
Оптопорт, импульсный выход, PLC, RS-485, RF433. Реле отключения нагрузки. Измерительный элемент в нулевом проводе. Расширенный функционал |
Расшифровка обозначений:
Z - расширенный функционал включает в себя:
- Измерение показателей качества электроэнергии;
- Возможность выбора протокола обмена данными;
- Энергонезависимую фиксацию вскрытия корпуса и клеммных крышек;
- Два резервных источника птиания;
- Увеличенный гарантийный срок;
- Встроенную батарею часов реального времени;
- Трёхосевой датчик магнитного поля;
- Все модификации счётчиков имеют оптопорт;
|
