Измерение и многотарифный учет активной и реактивной энергии в двух направлениях и четырехквадрантной реактивной энергии; ведение четырехканального массива профиля мощности нагрузки базовой структуры с программируемым временем интегрирования и массива профиля параметров с возможностью конфигурирования; измерение параметров однофазной сети и качества электроэнергии.
НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ
- Многотарифный учет активной и реактивной энергии в двух направлениях и четырехквадрантной реактивной энергии.
- Ведение одного массива профиля мощности нагрузки базовой структуры для активной и реактивной мощности прямого и обратного направления с программируемым временем интегрирования от 1 до 60 минут (4 канала). Глубина хранения 170 суток при времени интегрирования 60 минут.
- Ведение одного массива профиля параметров с возможностью конфигурирования количества, типа и формата хранения профилируемых параметров (от 1 до 24 каналов).
- Измерение параметров электрической сети.
- Измерение значения тока в нулевом проводе и небаланса токов в нулевом и фазном проводах.
- Измерение параметров качества электрической энергии (ПКЭ).
Счетчики могут применяться как средство коммерческого или технического учета электроэнергии в однофазных двухпроводных сетях переменного тока.
Счетчики предназначены для работы автономно или в составе автоматизированных информационно-измерительных систем коммерческого учета электроэнергии (АИИС КУЭ) и автоматизированных систем диспетчерского управления (АСДУ).
Нормативно-правовое обеспечение
Соответствие требованиям №35-ФЗ от 26.03.2002 г., №261-ФЗ от 23.11.2009 г.,
с изменениями, внесенными Федеральным законом №522-ФЗ от 27.12.2018,
правилам, утвержденным постановлением Правительства РФ №890 от 19.06.2020 г.
В части требований к протоколам обмена в интеллектуальных системах учета счетчики соответствуют требованиям ГОСТ Р 58940-2020.
В части метрологических характеристик счетчики соответствуют требованиям:
- ГОСТ 31819.21-2012 при измерении активной энергии и мощности прямого и обратного направления для класса точности 1;
- ГОСТ 31819.23-2012 при измерении реактивной энергии и мощности прямого и обратного направления для класса точности 1;
- ГОСТ 30804.4.30-2013 при измерении показателей качества электроэнергии для класса измерений S.
ТЕХНИЧЕСКИЕ ОСОБЕННОСТИ ЭЛЕКТРОСЧЕТЧИКА
- Два равноприоритетных, независимых, гальванически изолированных интерфейса связи: RS-485 и оптопорт для счетчиков внутренней установки.
- Оптопорт, радиомодем и встраиваемые интерфейсные модули для счетчиков наружной установки.
- В корпусе счетчика внутренней установки предусмотрено место для коммуникационного оборудования - дополнительных интерфейсных модулей: GSM, UMTS, LTE, PLC, Ethernet, RF (ZigBee), Wi-Fi.
- ModBus-подобный, СЭТ-4ТМ.02-совместимый протокол обмена, СПОДЭС(DLMS/COSEM) с транспортным уровнем HDLC, канальный пакетный протокол системы «Пирамида».
- Расширенный диапазон рабочих напряжений от 160 до 276 В.
- Жидкокристаллический индикатор.
- Конфигурирование для работы в однонаправленном режиме (учет по модулю).
- Один конфигурируемый изолированный испытательный выход.
- Ведение журналов событий, журналов ПКЭ, журналов провалов и перенапряжений, журналов превышения порога мощности и статусного журнала.
- Индикация факта нарушения ПКЭ.
- Непрерывная, циклическая самодиагностика с записью результата в статусный журнал и индикацией ошибки при ее наличии.
- Формирование сигнала управления нагрузкой по различным программируемым критериям. Опционально встроенное реле с возможностью блокировки срабатывания.
- Второй датчик тока в нулевом проводе.
- Электронные энергонезависимые пломбы крышки корпуса и крышки зажимов с фиксацией времени вскрытия в журнале событий и индикацией факта нарушения.
- Датчик воздействия магнитного поля повышенной индукции.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЭЛЕКТРОСЧЕТЧИКА
|
Наименование характеристики
|
Значение
|
|
Класс точности при измерении в прямом и обратном направлении:
активной энергии по ГОСТ 31819.21-2012
реактивной энергии по ГОСТ 31819.23-2012
|
1
1
|
|
Базовый (максимальный) ток, А
|
5 (100)
|
|
Максимальный ток (чувствительность) 0,004Iб, мА
|
20
|
|
Максимальный ток в течение 10 мс, А
|
30Iмакс
|
|
Номинальное напряжение, В
|
230
|
|
Установленный рабочий диапазон напряжений от 0,7Uном до 1,2Uном, В
|
от 160 до 276
|
|
Предельный рабочий диапазон напряжений, В
|
от 0 до 440
|
|
Номинальная частота сети, Гц
|
50
|
|
Рабочий диапазон частот, Гц
|
от 47,5 до 52,5
|
|
Диапазон измерения отклонения частоты от 50 Гц, Гц
|
от -2,5 до +2,5
|
|
Активная (полная) мощность, потребляемая параллельной цепью напряжения счетчика, Вт (В×А), не более
|
2 (10)
|
|
Полная мощность, потребляемая последовательной цепью, В▪А, не более
|
0,1
|
|
Скорость обмена информацией:
по оптическому порту, бит/с
по интерфейсу RS-485, бит/с
|
9600, нечет, фиксированная
9600, 4800, 2400, 1200, 600, 300
|
|
Сохранность данных при прерываниях питания, лет:
информации, более
внутренних часов (питание от литиевой батареи), не менее
|
40
16
|
|
Самодиагностика
|
Циклическая, непрерывная
|
|
Помехоэмиссия
|
ТР ТС 020/2011, ГОСТ 30805.22-2013 для оборудования класса Б
|
|
Помехоустойчивость к:
|
|
|
электростатическим разрядам
|
ГОСТ 31818.11-2012, ТР ТС 020/2011 ГОСТ 30804.4.2-2013 (степень жесткости 4)
|
|
наносекундным импульсным помехам
|
ГОСТ 30804.4.4-2013
(степень жесткости 4)
|
|
микросекундным импульсным помехам большой энергии
|
СТБ МЭК 61000-4-5-2006,
ГОСТ Р 51317.4.5-99
(степень жесткости 4)
|
|
радиочастотному электромагнитному полю
|
ГОСТ 30804.4.3-2013
(степень жесткости 4)
|
|
кондуктивным помехам
|
СТБ IEC 61000-4-6-2009,
ГОСТ Р 51317.4.6-99
(степень жесткости 3)
|
|
Рабочие условия эксплуатации:
температура окружающего воздуха, °С
относительная влажность при 30 (25) °С, %
давление, кПа
|
от минус 40 до плюс 70
90 (100)**
от 70 до 106,7
|
|
Степень защищенности корпуса от проникновения воды и внешних твердых предметов ГОСТ 14254-2015
|
IР51(IР55)**
|
|
Габаритные размеры, мм, не более:
счетчики для установки внутри помещений
счетчики для наружной установки
счетчики для установки на DIN-рейку
|
202х140х76
239х183х78
150х126х72
|
|
Масса, кг, не более:
счетчики для установки внутри помещений
счетчики для наружной установки
счетчики для установки на DIN-рейку
|
0,7
0,85
0,6
|
ВАРИАНТЫ ИСПОЛНЕНИЯ СЧЁТЧИКОВ
|
Условное обозначение счетчика
|
Наличие реле
|
Второй датчик тока
|
Радиомодем
|
|
Счетчики электроэнергии для установки внутри помещения
|
|

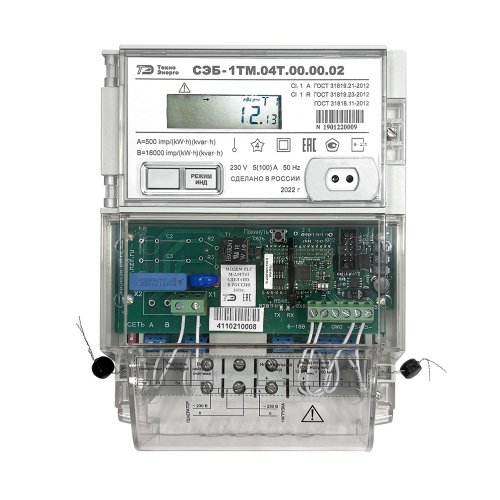

СЭБ-1ТМ.04Т.00
|
Есть
|
Есть
|
Нет
|
|
СЭБ-1ТМ.04Т.01
|
Нет
|
Есть
|
Нет
|
|
СЭБ-1ТМ.04Т.02
|
Есть
|
Нет
|
Нет
|
|
СЭБ-1ТМ.04Т.03
|
Нет
|
Нет
|
Нет
|
|
Счетчики электроэнергии наружной установки
|
|
СЭБ-1ТМ.04Т.40
|
Есть
|
Есть
|
Есть
|
|
СЭБ-1ТМ.04Т.41
|
Нет
|
Есть
|
Есть
|
|
СЭБ-1ТМ.04Т.42
|
Есть
|
Нет
|
Есть
|
|
СЭБ-1ТМ.04Т.43
|
Нет
|
Нет
|
Есть
|
|
СЭБ-1ТМ.04Т.44
|
Есть
|
Есть
|
Нет
|
|
СЭБ-1ТМ.04Т.45
|
Нет
|
Есть
|
Нет
|
|
СЭБ-1ТМ.04Т.46
|
Есть
|
Нет
|
Нет
|
|
СЭБ-1ТМ.04Т.47
|
Нет
|
Нет
|
Нет
|
|
Счетчики электроэнергии для установки на DIN-рейку
|
|
СЭБ-1ТМ.04Т.60
|
Есть
|
Есть
|
Нет
|
|
СЭБ-1ТМ.04Т.61
|
Нет
|
Есть
|
Нет
|
|
СЭБ-1ТМ.04Т.62
|
Есть
|
Нет
|
Нет
|
|
СЭБ-1ТМ.04Т.63
|
Нет
|
Нет
|
Нет
|
|
Примечание - Оптический интерфейс присутствует во всех вариантах исполнения.
|
Типы встраиваемых интерфейсных модулей для счетчиков наружной установки
|
Условное
обозначение модуля
|
Наименование
|
|
00
|
Отсутствие интерфейсного модуля
|
|
01
|
Коммуникатор GSM ТЕ101.02.01 (сеть 2G)
|
|
02
|
Модем PLC
|
|
04
|
Коммуникатор 3G ТЕ101.03.01 (сеть 2G+3G)
|
|
05
|
Модем Ethernet
|
|
08
|
Модем ISM M-4.03Т.0.102А (ZigBee 2400 МГц)
|
|
10
|
Коммуникатор Wi-Fi ТЕ102.01.01А
|
|
11
|
Коммуникатор 4G ТЕ101.04.01А (сеть 2G+3G+4G)
|
|
13
|
Коммуникатор NB-IoT ТЕ101.01.01А (сеть 2G+4G NB-IoT)
|
|
14
|
Коммуникатор NB-IoT ТЕ101.01.01А/1 (сеть 4G только NB-IoT)
|
|
15
|
Модем LoRaWAN M-6.ZZТ.ZZ
|
|
16
|
Модем Bluetooth M-7.ZZТ.ZZ
|
|
17
|
Модем PLC/ISM ТЕ103.01.01А
|
|
ZZ – вариант исполнения интерфейсного модуля
|
Типы устанавливаемых дополнительных интерфейсных модулей в счетчики внутренней установки
|
Условное
обозначение модуля
|
Наименование
|
|
00
|
Отсутствие интерфейсного модуля
|
|
01
|
Коммуникатор GSM ТЕ101.02.01 (сеть 2G)
|
|
02
|
Модем PLC M-2.01Т.01 (однофазный)
|
|
04
|
Коммуникатор 3G ТЕ101.03.01 (сеть 2G+3G)
|
|
05
|
Модем Ethernet М-3.01Т.01
|
|
06
|
Модем ISM М-4.01Т.ZZ (430 МГц)
|
|
07
|
Модем ISM М-4.02Т.ZZ (860 МГц)
|
|
08
|
Модем ISM М-4.03Т.ZZ (2400 МГц)
|
|
09
|
Модем оптический М-5.01Т.ZZ
|
|
10
|
Коммуникатор Wi-Fi ТЕ102.01.01
|
|
11
|
Коммуникатор 4G ТЕ101.04.01 (сеть 2G+3G+4G)*
|
|
12
|
Коммуникатор 4G ТЕ101.04.01/1 (сеть 2G+4G)**
|
|
13
|
Коммуникатор NB-IoT ТЕ101.01.01 (сеть 2G+4G (NB-IoT))
|
|
14
|
Коммуникатор NB-IoT ТЕ101.01.01/1 (сеть 4G (только NB-IoT))
|
|
15
|
Модем LoRaWAN M-6.ZZТ.ZZ
|
|
16
|
Модем Bluetooth M-7.ZZТ.ZZ
|
|
17
|
Модем PLC/ISM ТЕ103.01.01 (однофазный)
|
Примечания
ZZ – вариант исполнения интерфейсного модуля
В счетчики могут устанавливаться дополнительные интерфейсные модули со следующими характеристиками:
- при питании от внутреннего источника счетчика с напряжением 12 В потребляемый ток не должен превышать 200 мА;
- при питании от внешнего источника величина напряжения изоляции цепей
интерфейса RS-485 модуля от цепей электропитания должна быть 4000 В (среднеквадратическое значение в течение 1 минуты).
* - Максимальная скорость в сети 4G 150 Мбит/с.
** - Максимальная скорость в сети 4G 10 Мбит/с.
|
