НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ
Счетчик электрической энергии многофункциональный СЭБ-1ТМ.03Т предназначен для многотарифного коммерческого или технического учета активной и реактивной энергии прямого и обратного направлений в однофазных двухпроводных сетях переменного тока.
Счетчик ведет два массива профиля мощности нагрузки: базовый четырехканальный и расширенный (число параметров до 16).
Счетчик может эксплуатироваться автономно или в составе автоматизированных информационно-измерительных систем контроля и учета электроэнергии (АСКУЭ).
Счетчик может конфигурироваться и учитывать:
- активную энергию прямого и обратного направления как активную энергию прямого направления (учет по модулю);
- реактивную энергию первого и третьего квадрантов как реактивную энергию прямого направления (индуктивная нагрузка);
- реактивную энергию четвертого и второго квадрантов как реактивную энергию обратного направления (емкостная нагрузка).
Нормативно-правовое обеспечение
Счетчики электрической энергии сертифицированы и внесены в государственный реестр средств измерений РФ.
Соответствуют требованиям технического регламента Таможенного союза ТР ТС 004/2011 «О безопасности низковольтного оборудования»;
требованиям технического регламента Таможенного союза ТР ТС 020/2011 «Электромагнитная совместимость технических средств».
Свидетельство об утверждении типа средств измерений OC.C.34.011.A №74564.
Декларация о соответствии № RU Д-RU.АГ78.В.00771/19.
ТЕХНИЧЕСКИЕ ОСОБЕННОСТИ ЭЛЕКТРОСЧЕТЧИКА
- Два вида архитектуры:

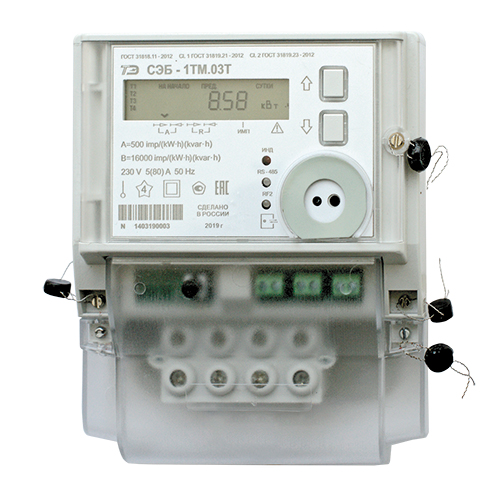

- классическая (моноблочная)
- для условий эксплуатации внутри помещений

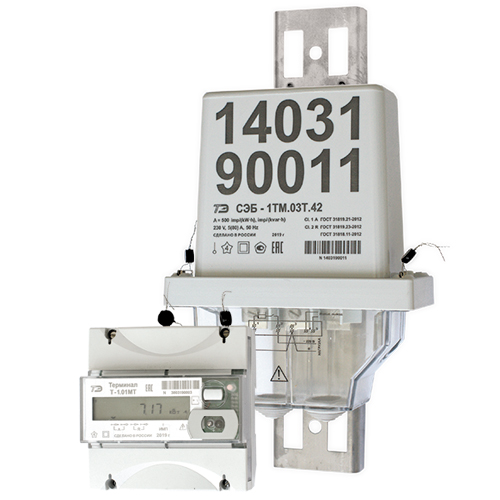

- расщепленная
- блок счетчика в корпусе для наружной установки (степень защиты от проникновения пыли и воды IP55 по ГОСТ 14254);
- удаленный терминал в корпусе для установки на DIN-рейку (связь между блоком счетчика и терминалом осуществляется посредством радиоинтерфейса 868 МГц).
- Энергонезависимая память.
- Встроенные часы реального времени.
- Два независимых профиля параметров.
- Встроенное реле для управления нагрузкой по различным программируемым критериям.
- Формирование сигнала управления нагрузкой на испытательном выходе (программируемая стратегия отключения).
- Интерфейсы связи: RS-485, оптопорт, PLC, Ethernet, RF, сеть GSM и Wi-Fi.
- Поддержка ModBus-подобного, СЭТ-4ТМ.02 – совместимого протокола обмена.
- Конфигурируемый испытательный выход.
- Конфигурируемый цифровой вход.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЭЛЕКТРОСЧЕТЧИКА
| Наименование величины |
Значение
|
|
Класс точности при измерении в прямом и обратном направлении:
|
|
активной энергии
|
1
|
|
реактивной энергии
|
2
|
|
Номинальное напряжение, В
|
220 (230)
|
|
Установленный диапазон рабочих напряжений, В
|
от 160 до 265
|
|
Предельный диапазон напряжений, В
|
от 0 до 440
|
|
Базовый (максимальный) ток, А
|
5 (80)
|
|
Номинальная частота сети, Гц
|
50
|
|
Диапазон частоты сети, Гц
|
от 47,5 до 52,5
|
|
Пределы допускаемой основной погрешности измерения, %:
|
|
активной мощности (прямого и обратного направления), δp
|
±1,0 при 0,1Iб≤ I ≤ Iмакс, cosφ=1
±1,5 при 0,05Iб ≤ I < 0,1Iб, сosφ=1
±1,0 при 0,2Iб ≤ I ≤ Iмакс, сosφ=0,5
±1,5 при 0,1Iб≤ I < 0,2Iб, сosφ=0,5
±3,5 при 0,2Iб≤ I < Iмакс, сosφ=0,25
|
|
реактивной мощности (прямого и обратного направления при активной, индуктивной и емкостной нагрузках), δQ
|
±2,0 при 0,1Iб ≤ I ≤ Iмакс, sinφ=1
±2,0 при 0,2Iб ≤ I ≤ Iмакс, sinφ=0,5
±2,5 при 0,05Iб ≤ I < 0,1Iб, sinφ=1
±2,5 при 0,1Iб≤ I < 0,2Iб, sinφ=0,5
±2,5 при 0,2Iб≤ I ≤ Iмакс sinφ=0,25
|
|
полной мощности, δs
|
δs = δQ (аналогично реактивной мощности)
|
|
коэффициента активной мощности, δkp
|
δp+δs
|
|
коэффициента реактивной мощности δkQ
|
δQ+δs
|
|
коэффициента реактивной мощности δktg
|
δQ+δp
|
|
напряжения сети и его усредненного значения, δu
|
±0,9
|
|
тока, δi
|
±0,9 при Iб≤I≤Iмакс;
δi = ±[0,9+0,1(Iб/Ix-1)] при 0,05Iб≤ I < Iб
|
|
частоты сети и ее усредненного значения, δf
|
±0,05 в диапазоне от 47,5 до 52,5 Гц
|
|
Точность хода встроенных часов в нормальных условиях во включенном и выключенном состоянии, c/сутки
|
±0,5
|
|
Изменение точности хода часов в диапазоне рабочих температур, c/°С /сутки:
|
|
во включенном состоянии в диапазоне температур от -40 до +70 °С, менее
|
±0,1
|
|
в выключенном состоянии в диапазоне температур от -40 до +70 °С, менее
|
±0,22
|
|
Активная (полная) мощность, потребляемая параллельной цепью напряжения, не более, Вт (ВА)
|
2 (10)
|
|
Полная мощность, потребляемая последовательной цепью, не более, ВА
|
0,1
|
|
Число индицируемых разрядов жидкокристаллического индикатора удаленного терминала
|
8
|
|
Передаточное число, имп/(кВт·ч):
в основном режиме (А)
в режиме поверки (В)
|
500
16000
|
|
Скорость обмена информацией, бит/сек:
RS-485
оптопорт
PLC
RF
|
9600, 4800, 2400, 1200, 600, 300
9600 (фиксированная)
2400
9600
|
|
Сохранность данных при прерываниях питания, лет:
постоянной информации, более
внутренних часов, не менее
|
40
10 (питание от литиевой батареи)
|
|
Защита информации
|
три уровня доступа и аппаратная защита памяти метрологических коэффициентов
|
|
Самодиагностика
|
циклическая, непрерывная
|
|
Диапазон рабочих температур,°С:
счетчиков внутренней установки
счетчиков наружной установки
|
от -40 до +60
от -40 до +70
|
|
Межповерочный интервал, лет
|
16
|
|
Гарантийный срок эксплуатации, месяцев
|
36
|
|
Средняя наработка до отказа, ч
|
220000
|
|
Средний срок службы, лет
|
30
|
|
Масса счетчиков наружной установки, кг, не более
|
0,85
|
|
Габаритные размеры, мм:
счетчиков внутренней установки
счетчиков наружной установки
счетчиков наружной установки со швеллером крепления на опоре
|
173х140х72
239х182,5х78
350х182,5х98
|
|
Гарантийный срок эксплуатации, лет
|
5
|
ВАРИАНТЫ ИСПОЛНЕНИЯ СЧЁТЧИКОВ
|
Условное
обозначение
варианта
исполнения
счётчика
|
Реле управления
нагрузкой
|
RS-485
|
Встроенные модемы (коммуникаторы)
|
|
PLC
|
ZigBee (RF1)
|
GSM (2G)
|
Wi-Fi
|
Ethernet
|
UMTS
(2G+3G)
|
LTE
(2G+NBIoT)
|
Радиомодем (RF2)
|
|
Счетчика внутренней установки
|
|
СЭБ-1ТМ.03Т.00
|
+
|
+
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
+
|
|
СЭБ-1ТМ.03Т.01
|
-
|
+
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
+
|
|
СЭБ-1ТМ.03Т.02
|
+
|
+
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
|
СЭБ-1ТМ.03Т.03
|
-
|
+
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
|
СЭБ-1ТМ.03Т.04
|
+
|
-
|
+
|
-
|
-
|
-
|
-
|
-
|
-
|
+
|
|
СЭБ-1ТМ.03Т.05
|
-
|
-
|
+
|
-
|
-
|
-
|
-
|
-
|
-
|
+
|
|
СЭБ-1ТМ.03Т.06
|
+
|
-
|
+
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
|
СЭБ-1ТМ.03Т.07
|
-
|
-
|
+
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
|
СЭБ-1ТМ.03Т.08
|
+
|
-
|
-
|
+
|
-
|
-
|
-
|
-
|
-
|
+
|
|
СЭБ-1ТМ.03Т.09
|
-
|
-
|
-
|
+
|
-
|
-
|
-
|
-
|
-
|
+
|
|
СЭБ-1ТМ.03Т.10
|
+
|
-
|
-
|
+
|
-
|
-
|
-
|
-
|
-
|
-
|
|
СЭБ-1ТМ.03Т.11
|
-
|
-
|
-
|
+
|
-
|
-
|
-
|
-
|
-
|
-
|
|
СЭБ-1ТМ.03Т.12
|
+
|
-
|
-
|
-
|
+
|
-
|
-
|
-
|
-
|
+
|
|
СЭБ-1ТМ.03Т.13
|
-
|
-
|
-
|
-
|
+
|
-
|
-
|
-
|
-
|
+
|
|
СЭБ-1ТМ.03Т.14
|
+
|
-
|
-
|
-
|
+
|
-
|
-
|
-
|
-
|
-
|
|
СЭБ-1ТМ.03Т.15
|
-
|
-
|
-
|
-
|
+
|
-
|
-
|
-
|
-
|
-
|
|
СЭБ-1ТМ.03Т.16
|
+
|
-
|
-
|
-
|
-
|
+
|
-
|
-
|
-
|
+
|
|
СЭБ-1ТМ.03Т.17
|
-
|
-
|
-
|
-
|
-
|
+
|
-
|
-
|
-
|
+
|
|
СЭБ-1ТМ.03Т.18
|
+
|
-
|
-
|
-
|
-
|
+
|
-
|
-
|
-
|
-
|
|
СЭБ-1ТМ.03Т.19
|
-
|
-
|
-
|
-
|
-
|
+
|
-
|
-
|
-
|
-
|
|
СЭБ-1ТМ.03Т.20
|
+
|
-
|
-
|
-
|
-
|
-
|
+
|
-
|
-
|
+
|
|
СЭБ-1ТМ.03Т.21
|
-
|
-
|
-
|
-
|
-
|
-
|
+
|
-
|
-
|
+
|
|
СЭБ-1ТМ.03Т.22
|
+
|
-
|
-
|
-
|
-
|
-
|
+
|
-
|
-
|
-
|
|
СЭБ-1ТМ.03Т.23
|
-
|
-
|
-
|
-
|
-
|
-
|
+
|
-
|
-
|
-
|
|
СЭБ-1ТМ.03Т.24
|
+
|
-
|
-
|
-
|
-
|
-
|
-
|
+
|
-
|
+
|
|
СЭБ-1ТМ.03Т.25
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
+
|
-
|
+
|
|
СЭБ-1ТМ.03Т.26
|
+
|
-
|
-
|
-
|
-
|
-
|
-
|
+
|
-
|
-
|
|
СЭБ-1ТМ.03Т.27
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
+
|
-
|
-
|
|
СЭБ-1ТМ.03Т.28
|
+
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
+
|
+
|
|
СЭБ-1ТМ.03Т.29
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
+
|
+
|
|
СЭБ-1ТМ.03Т.30
|
+
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
+
|
-
|
|
СЭБ-1ТМ.03Т.31
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
+
|
-
|
|
Счетчики наружной установки (Split)
|
|
СЭБ-1ТМ.03Т.40
|
+
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
+
|
|
СЭБ-1ТМ.03Т.41
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
+
|
|
СЭБ-1ТМ.03Т.42
|
+
|
-
|
+
|
-
|
-
|
-
|
-
|
-
|
-
|
+
|
|
СЭБ-1ТМ.03Т.43
|
-
|
-
|
+
|
-
|
-
|
-
|
-
|
-
|
-
|
+
|
|
СЭБ-1ТМ.03Т.44
|
+
|
-
|
+
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
|
СЭБ-1ТМ.03Т.45
|
-
|
-
|
+
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
|
СЭБ-1ТМ.03Т.46
|
+
|
-
|
-
|
+
|
-
|
-
|
-
|
-
|
-
|
+
|
|
СЭБ-1ТМ.03Т.47
|
-
|
-
|
-
|
+
|
-
|
-
|
-
|
-
|
-
|
+
|
|
СЭБ-1ТМ.03Т.48
|
+
|
-
|
-
|
+
|
-
|
-
|
-
|
-
|
-
|
-
|
|
СЭБ-1ТМ.03Т.49
|
-
|
-
|
-
|
+
|
-
|
-
|
-
|
-
|
-
|
-
|
|
СЭБ-1ТМ.03Т.50
|
+
|
-
|
-
|
-
|
+
|
-
|
-
|
-
|
-
|
+
|
|
СЭБ-1ТМ.03Т.51
|
-
|
-
|
-
|
-
|
+
|
-
|
-
|
-
|
-
|
+
|
|
СЭБ-1ТМ.03Т.52
|
+
|
-
|
-
|
-
|
+
|
-
|
-
|
-
|
-
|
-
|
|
СЭБ-1ТМ.03Т.53
|
-
|
-
|
-
|
-
|
+
|
-
|
-
|
-
|
-
|
-
|
|
СЭБ-1ТМ.03Т.54
|
+
|
-
|
-
|
-
|
-
|
+
|
-
|
-
|
-
|
+
|
|
СЭБ-1ТМ.03Т.55
|
-
|
-
|
-
|
-
|
-
|
+
|
-
|
-
|
-
|
+
|
|
СЭБ-1ТМ.03Т.56
|
+
|
-
|
-
|
-
|
-
|
+
|
-
|
-
|
-
|
-
|
|
СЭБ-1ТМ.03Т.57
|
-
|
-
|
-
|
-
|
-
|
+
|
-
|
-
|
-
|
-
|
|
СЭБ-1ТМ.03Т.58
|
+
|
-
|
-
|
-
|
-
|
-
|
-
|
+
|
-
|
+
|
|
СЭБ-1ТМ.03Т.59
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
+
|
-
|
+
|
|
СЭБ-1ТМ.03Т.60
|
+
|
-
|
-
|
-
|
-
|
-
|
-
|
+
|
-
|
-
|
|
СЭБ-1ТМ.03Т.61
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
+
|
-
|
-
|
|
СЭБ-1ТМ.03Т.62
|
+
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
+
|
+
|
|
СЭБ-1ТМ.03Т.63
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
+
|
+
|
|
СЭБ-1ТМ.03Т.64
|
+
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
+
|
-
|
|
СЭБ-1ТМ.03Т.65
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
+
|
-
|
|
Примечания
- Счётчики всех вариантов исполнения имеют оптический интерфейс по ГОСТ IEC 61107-2011 и не чувствительны к постоянной составляющей в цепи переменного тока.
- Цифровой вход имеют только счётчики внутренней установки
|
|
