CE207-R7 SPDS

Многофункциональный однофазный счетчик электроэнергии непосредственного включения. Полностью соответствует требованиям ПП РФ №890 от 19.06.2020 к приборам учета электроэнергии. Счетчик максимально защищен от хищений электроэнергии и используется в составе АСКУЭ для передачи измеренных параметров в диспетчерский пункт по контролю, учету и распределению электрической энергии.

Нормативно-правовое обеспечение

• Соответствует ГОСТ-31818.11-2012.
• Соответствует ГОСТ-31819.21-2012.
• Соответствует ГОСТ-31819.23-2012.
• Соответствует ГОСТ-32144-2013.
• Соответствует ГОСТ-30804.4.30-2013.
• Соответствует ГОСТ Р-58940-2020.
• Сертифицирован и внесен в Государственный реестр средств измерений РФ
• Соответствует требования технического регламента Таможенного Союза (маркирован единым знаком обращения продукции на рынке ТС).

Характеристики надежности

• Средняя наработка на отказ - 280000 часов.
• Межповерочный интервал - 16 лет.
• Средний срок службы - 30 лет.
• Гарантийный срок (срок хранения и срок эксплуатации суммарно) - 7 лет.

Функциональные возможности

• Поддержка протокола обмена СПОДЭС (ГОСТ Р 58940-2020).
• Исполнения с модулями связи PLC G3, RS485, GSM/GPRS, Ethernet.
• Измерение показателей качества электроэнергии по классу «S»:
  • положительное и отрицательное отклонение напряжения;
  • отклонение частоты сети;
  • длительность и глубина провала напряжения;
  • длительность и максимальное значение перенапряжения;
  • перерывы электроснабжения.
• Измерение параметров сети:
  • частоты напряжения;
  • токов;
  • напряжений;
  • углов между током и напряжением;
  • коэффициентов мощности;
  • активной мощности;
  • реактивной мощности;
  • полной мощности.
• Измерение тока в нулевом проводе.
• Анализ качества электроэнергии. Фиксация нарушения индивидуальных параметров качества электроснабжения (ПКЭ).
• Контроль наличия внешнего переменного и постоянного магнитного поля.
• Защита информации.
• Защита от несанкционированного доступа.
• Фиксирование несанкционированного доступа к прибору.
• Объем журнала событий превышает 500 записей.
• Датчик магнитного поля.
• Журналы событий.
• Самодиагностика.
• Программируемое реле управления нагрузкой, срабатывающее: по запросу системы, при превышении пределов, при попытке несанкционированного доступа.
• Хранение профилей принятой и отданной активной и реактивной энергии 128 суток при времени интегрирования 30 минут.
• Программируемый интервал времени интегрирования от 1 минуты до 60 минут.
• Отображение на ЖКИ.
• Даты и времени.
• Потребленной энергии суммарно и по тарифам.
• Активной и реактивной мощности, напряжения, тока и частоты.
• Энергии на конец последнего расчетного периода суммарно и по тарифам.
• Режима приема и отдачи электрической энергии.
• Факта нарушения индивидуальных ПКЭ.
• Небаланса токов в фазном и нулевом проводе.
• Вскрытие электронных пломб.
• Факт события воздействия магнитом.
• Индикатор функционирования.
• Корректировка даты, времени, часового пояса.
• Изменение тарифного расписания.
• Изменение состава и последовательности вывода индикации на ЖКИ.
• Программирование параметров фиксации индивидуальных ПКЭ.
• Изменение даты расчетного периода.
• Изменение паролей доступа и ключей шифрования.
• Трёхпозиционный переключатель в качестве аппаратной блокировки реле с режимами Выкл, Авто, Вкл.

Технические характеристики

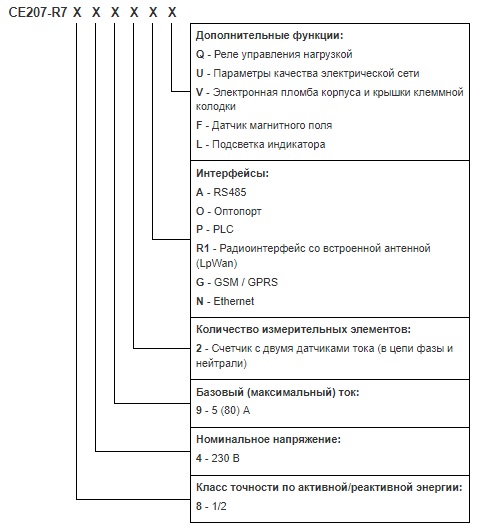

Условные обозначения

Модификации
