Счетчик предназначен для измерения активной и реактивной энергии в однофазных цепях переменного тока, организации многотарифного учета электроэнергии. Конструктивно счетчик разделен на две части: измерительный блок и индикаторное устройство. Имеет в составе интерфейсы для подключения к АСКУЭ и индикаторному устройству.
Нормативно-правовое обеспечение
- Соответствует ГОСТ-31818.11
- Соответствует ГОСТ-31819.21
- Соответствует ГОСТ-31819.23
- Сертифицирован и внесен в Государственный реестр средств измерений РФ
- Соответствует требования технического регламента Таможенного Союза (маркирован единым знаком обращения продукции на рынке ТС).
Характеристики надежности
- Средняя наработка на отказ — 220000 часов.
- Межповерочный интервал — 16 лет.
- Средний срок службы — 30 лет.
- Гарантийный срок (срок хранения и срок эксплуатации суммарно) - 5 лет с даты выпуска для счетчиков, произведенных до 01.05.2019 г.
- Гарантийный срок (срок хранения и срок эксплуатации суммарно) - 7 лет с даты выпуска для счетчиков, произведенных c 01.05.2019 г.
Функциональные возможности
- Имеет выносное индикаторное устройство, предназначенное для считывания данных с измерительного блока. Поставляется в комплекте счетчика СЕ208 или по отдельному заказу и выполняет функции считывания информации с измерительного блока счетчика по цифровому каналу связи;
- Индикаторное устройство снабжено шнуром с вилкой для включения в сеть при необходимости просмотра информации потребителем;
- Счетчик измеряет, параметры сети и отображает на индикаторном устройстве значения:
- Текущее значение тока;
- Текущее значение напряжения;
- Текущее значение частоты сети;
- Текущее значение мощности;
- Фиксация и хранение почасовых (получасовых) профилей нагрузки с глубиной хранения 186 (93) суток.
- Счетчик ведет учет по четырем тарифам с возможностью задания до восьми тарифных зон в одном суточном расписании;
- Доступ к параметрам и данным со стороны интерфейсов связи защищен паролем.
- Сигнализация отклонения от лимитов по мощности и потреблению, фиксация максимального значения мощности для каждого тарифа в течение месяца и контроль превышения лимита для выдачи счетчиком команды на срабатывание внутреннего реле;
- Счетчик обеспечивает отключение/включение внутреннего реле через интерфейсы удаленного доступа, через заданный промежуток времени;
- Счетчик позволяет задать до 8 различных суточных расписаний переключений тарифов и до 8 сезонных программ.
- Счетчик позволяет задать до 20 исключительных дней (праздничных и перенесенных), тарификация в которых отличается от тарификации принятой в сезонной программе.
- Счетчик позволяет задавать до двух таблиц тарификации (основная и резервная) и дату перехода на резервную таблицу.
- Счетчик ведет архивы тарификации по 4 тарифам суммарной учтенной активной энергии:
- за 36 предыдущих месяцев;
- за 180 предыдущих суток;
Технические характеристики
| Показатели |
Величины |
| Класс точности по активной/реактивной энергии |
1/2 |
| Номинальное напряжение, В |
230 |
| Базовый (максимальный) ток, А |
5 (80) |
| Стартовый ток (чувствительность), мА |
10 |
| Частота измерительной сети, Гц |
50±2,5 |
| Число тарифов |
4 |
| Время усреднения профилей нагрузки, мин |
30; 60 |
| Глубина хранения профиля (при времени усреднения 60 мин.), сутки |
360 |
| Количество измерительных элементов |
Счетчик с двумя датчиками тока (в цепи фазы и нейтрали) |
| Диапазон рабочих температур для измерительного блока, °С |
от минус 40 до плюс 70 |
| Диапазон рабочих температур для индикаторного устройства, °С |
от минус 20 до плюс 70 |
| Масса, не более, кг |
1 |
| Степень защиты по ГОСТ 14254-96 |
IP64 – измерительный блок; |
| Габаритные размеры измерительный блок (ВхШхГ), не более, мм |
130 х 200 х 53 |
| Габаритные размеры индикаторное устройство (ВхШхГ), не более, мм |
95 х 155 х 49 |

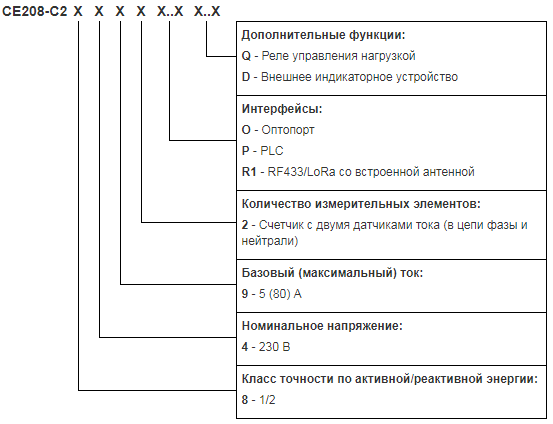

Условные обозначения
Модификации
| Модификация |
Класс точности |
Номинальное напряжение, В |
Базовый (максимальный) ток, А |
CE208 С2.849.2.OPR1.QD
|
1/2
|
230 |
5(80) |
|
