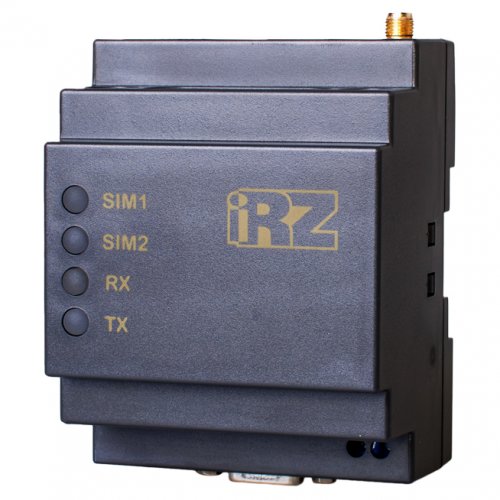

Беспроводной GSM/GPRS-модем работает в диапазоне частот 850/900/1800/1900 МГц. Одновременно работает с 5-ю соединениями «клиент» и/или «сервер», поддерживает работу с двумя SIM-картами, обеспечивает возможность резервной работы через CSD. Оборудован Micro-USB для настройки и протоколирования работы модема и интерфейсами RS232 и RS485. Питание модема осуществляется от 7-40 В DC или от электросети ~220 В AC (модель АТМ21.В).
Различия моделей:
- ATM21.А — без встроенного блока питания ~220В
- ATM21.B — со встроенным блоком питания ~220В
- ATM21.АG — без встроенного БП ~220В, гальванически развязанный интерфейс RS‑485
- ATM21.BG — со встроенным БП ~220В, гальванически развязанный интерфейс RS‑485
Основные функции и возможности модема:
- возможность одновременной работы с 5-ю соединениями;
- возможность одновременной работы в режимах «клиент» и «сервер»;
- прозрачный режим TCP/IP-to-COM;
- возможность одновременной работы с двумя интерфейсами (RS232 и RS485);
- возможность работы с резервным IP-адресом сервера или резервным сервером;
- возможность резервной работы через CSD;
- две SIM-карты для резервирования услуг, предоставляемых операторами связи;
- индикация оптимального уровня сигнала сотового оператора при монтаже (без использования ПК);
- отправка SMS-сообщения на заданный номер при потере соединения с сервером;
- различные режимы работы с сервером (всегда на связи, выход на связь по расписанию, звонку или SMS-команде);
- Modbus RTU/TCP конвертер, позволяет преобразовывать промышленный протокол Modbus RTU в протокол Modbus TCP и обратно;
- автоматическое отслеживание состояния GSM-модуля и два вида сторожевых таймеров для защиты от зависания;
- 8 GPIO (3 входа/выхода GPIO, 1 силовой выход GPO для питания стороннего оборудования, 4 выхода GPO на разъеме DB9-F);
- управление внешними входами/выходами по SMS-командам или через Интернет;
- отправка SMS-сообщения на заданный номер по сигналам с внешних выводов;
- простота настройки множества модемов со сходными параметрами через программу ATM Control SE;
- поддержка работы со специализированным серверным программным обеспечением iRZ Collector;
- удаленные настройка и обновление встроенного программного обеспечения при работе с iRZ Collector;
- устойчивость к сбоям при обновлении встроенного программного обеспечения;
- корпус с креплением на DIN-рейку.
Характеристики:
Диапазон рабочих частот:
Выходная мощность передатчика:
- На частоте 850/900 МГц — 2 Вт
- На частоте 1800/1900 МГц — 1 Вт
Технологии передачи данных:
Характеристики аппаратной части:
- Количество SIM-карт — 2
- Micro-USB для настройки и протоколирования работы модема
- Количество последовательных интерфейсов – 2 (RS232 и RS485)
- Скорость обмена данными через интерфейсы RS232 и RS485, бод: 600; 1200; 2400; 4800; 9600; 14400; 19200; 28800; 38400; 56000; 57600; 115200
- Варианты питания модема — 7-40 В DC или ~220 В AC (только ревизия ATM21.B)
- Гальванически развязанный интерфейс RS‑485 (только ревизия ATM21.AG и ATM21.BG)
Электрические характеристики:
От внутреннего блока питания (только ревизия ATM21.B):
- Напряжение питания AC от 90 до 264 В
- Частота напряжения питания 50/60 Гц
От внешнего блока питания:
- Напряжение питания DC от 7 до 40 В
- Ток потребления в режиме GPRS, не более:
- при напряжении питания +12 В — 250 мА
- при напряжении питания +24 В — 125 мА
- Ток потребления в ждущем режиме, не более:
- при напряжении питания +12 В — 80 мА
- o при напряжении питания +24 В — 40 мА
- Ток потребления в спящем режиме, типовое значение:
- при напряжении питания +12 В – 2,07 мА
- при напряжении питания +24 В – 1,9 мА
- Ток потребления в спящем режиме, не более:
- при напряжении питания +12 В – 2,5 мА
- при напряжении питания +24 В – 2,2 мА
Разъёмы и интерфейсы:
- 10-контактный разрывной коннектор (интерфейс RS485, 1 GPO, 3 GPIO, питание модема 7-40 В)
- Разъем DB9-F (интерфейс RS232, 4 GPO)
- Разъем Micro-USB (интерфейс USB 2.0)
- Разъем SMA-F для подключения GSM-антенны
- Винтовой клеммный коннектор (питание модема ~220В/50Гц, только ревизия ATM21.B)
Физические характеристики:
- Пластиковый корпус с креплением на DIN-рейку
- Габаритные размеры корпуса (без учета разъемов) — не более 91 x 71 x 59 (Д x Ш x В), (±1мм)
- Габаритные размеры устройства (с учетом разъемов) — не более 102 x 71 x 59 (Д x Ш x В), (±1мм)
- Вес ATM21.A — не более 150 г
- Вес ATM21.B — не более 180 г
- Диапазон рабочих температур: от –40°С до +70°С
- Диапазон температур хранения: от –40°С до +85°С
|
