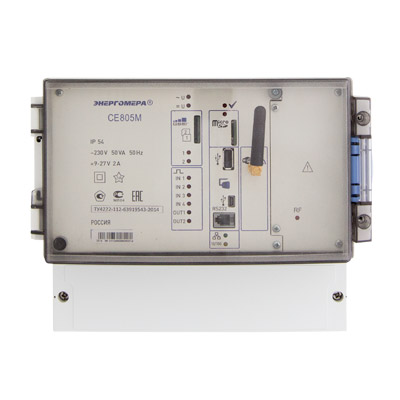

УСПД предназначено для измерения и многотарифного учета электрической энергии, мощности, для учета других энергоресурсов, обработки, хранения и передачи полученной информации на верхний уровень систем АСКУЭ, а также для управления и контроля состояния объекта автоматизации.
Область применения УСПД – энергообъекты розничного рынка электроэнергии, учет энергоресурсов в жилищно-коммунальном хозяйстве. УСПД устанавливается на подстанциях, в распределительных щитах промышленных предприятий, жилых и офисных зданий.
Характеристики надежности
- Средний срок службы - 30 лет.
- Средняя наработка на отказ - не менее 146860 часов.
Функциональные характеристики
Основными функциями УСПД являются:
- сбор данных и диагностической информации с СЦИ;
- накопление собранной информации в энергонезависимой памяти и передача собранной информации по запросу на верхний уровень информационно-измерительной системы;
- измерение текущего времени;
- контроль и синхронизация текущего времени в счетчиках с цифровым интерфейсом;
- управление изменяемыми параметрами счетчиков с цифровым интерфейсом (запись лимитов потребления, тарифных расписаний и др.);
- управление нагрузкой счетчиков с цифровым интерфейсом;
- обеспечение прямого доступа к счетчикам с цифровым интерфейсом с верхних уровней информационно-измерительной системы.
УСПД обеспечивает синхронизацию времени по заданному алгоритму в счетчиках с цифровым интерфейсом (далее – СЦИ), с которых осуществляется сбор информации. Предел абсолютной погрешности при измерении времени в нормальных условиях (при отсутствии внешней синхронизации) ± 3 с в сутки в нормальных условиях применения. Предел допускаемой дополнительной погрешности измерения текущего времени (системного времени) в рабочих условиях применения ±0,3 с/°С в сутки. При использовании встроенного GPS-приемника предел абсолютной погрешности при измерении времени ±0,5 с в рабочих условиях применения.
Предел допускаемой относительной погрешности измерения электрической энергии и мощности для каналов учета , источником данных которых являются счетчики электрической энергии с цифровым интерфейсом ±1 младшего разряда. Интервал между поверками – 10 лет.
