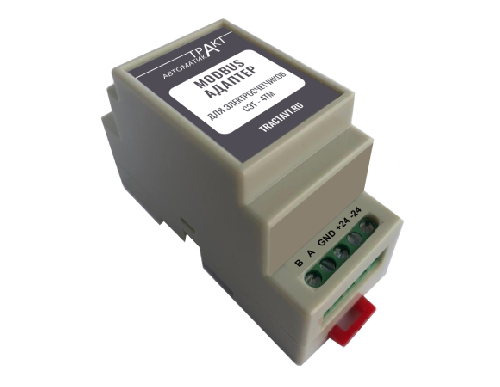

ModBus адаптер электросчетчика СЭТ-4ТМ

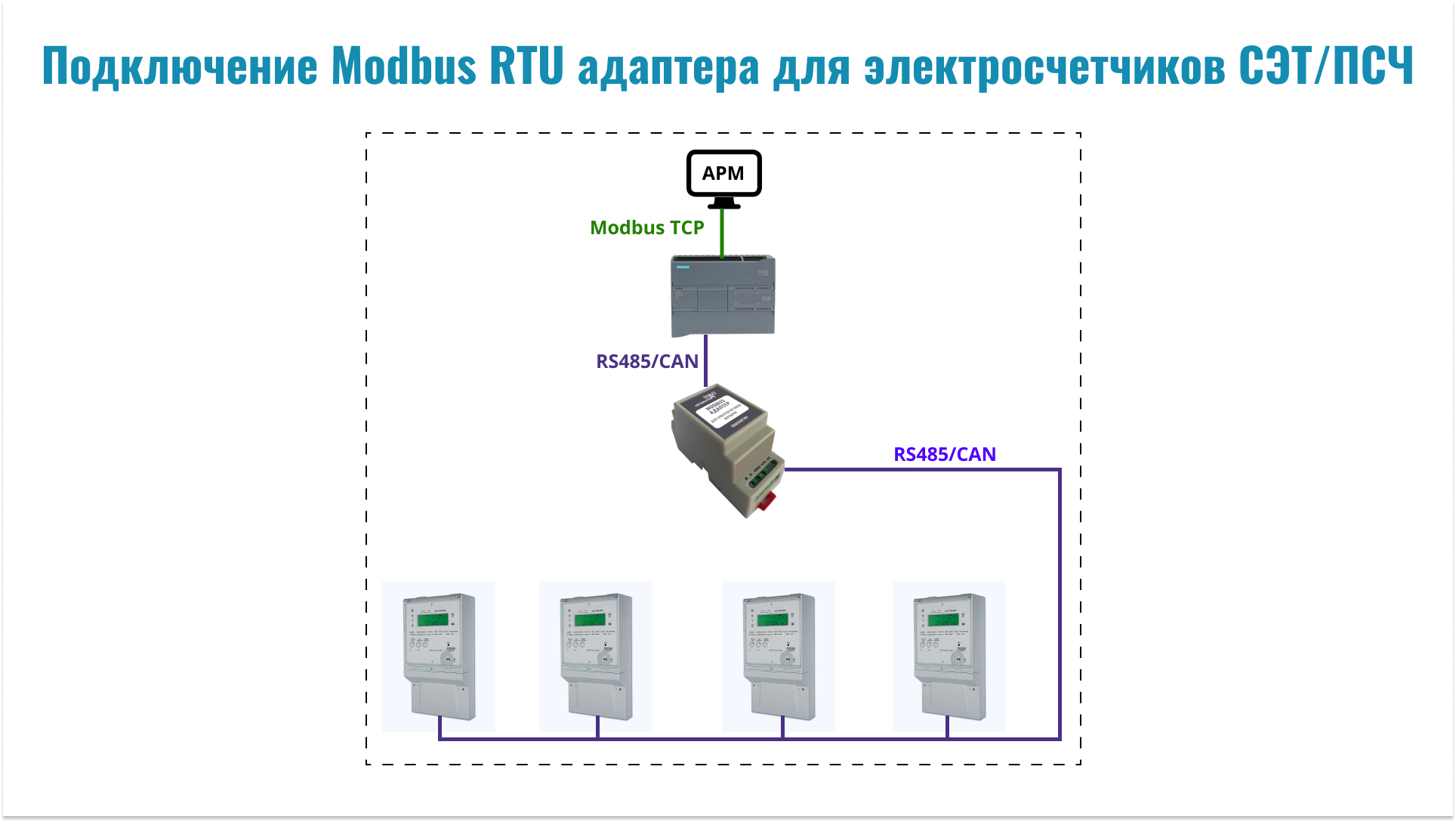

Адаптер для электросчетчика СЭТ-4ТМ, СЭБ-1ТМ, ПСЧ-4ТМ предназначен для сбора информации по внутреннему протоколу электросчетчика и передаче этой информации по промышленному протоколу Modbus (RS-485). Адаптер предназначен для работы от одного до четырех электросчетчиками одновременно.
Применение адаптера в системах автоматизации с электросчетчиками СЭТ-4ТМ, СЭБ-1ТМ, ПСЧ-4ТМ обусловлено тем, что данные электросчетчики имеют свой внутренний протокол обмена данными (Modbus подобный), который невозможно либо очень сложно реализовать в промышленных контроллерах со встроенными стандартными протоколами.

Функциональное назначение	Протокол электросчетчиков СЭТ-4ТМ.01, СЭТ-4ТМ.02, СЭТ-1М.01, СЭТ-4ТМ.03, СЭТ-4ТМ.03М, СЭТ-4ТМ.02М, ПСЧ-4ТМ.05, ПСЧ-3ТМ,05, ПСЧ-3(4)ТМ.05М, ПСЧ-3(4)ТМ.05Д, ПСЧ-4ТМ.05МК, ПСЧ-4ТМ.05МД, ПСЧ-4ТМ.05МН, СЭБ-1ТМ.01, СЭБ-1ТМ.02, СЭБ-1ТМ.02, СЭБ-1ТМ.02М в Modbus RTU/ASCII
Параметры связи с электросчетчиками (приборами)
Порт 2 (определяется при заказе)	RS-485 / CAN / RS232 (полудуплекс)
Тип подключения	Клеммник, XP1
Протокол	Протокол электросчетчиков СЭТ-4ТМ.01, СЭТ-4ТМ.02, СЭТ-1М.01, СЭТ-4ТМ.03, СЭТ-4ТМ.03М, СЭТ-4ТМ.02М, ПСЧ-4ТМ.05, ПСЧ-3ТМ,05, ПСЧ-3(4)ТМ.05М, ПСЧ-3(4)ТМ.05Д, ПСЧ-4ТМ.05МК, ПСЧ-4ТМ.05МД, ПСЧ-4ТМ.05МН, СЭБ-1ТМ.01, СЭБ-1ТМ.02, СЭБ-1ТМ.02, СЭБ-1ТМ.02М
Максимальное количество подключаемых приборов	4
Скорость передачи данных	От 300 до 115200 бит/с
Количество бит данных	8
Контроль четности	Нет/чет/нечет
Количество стоп бит	1 / 2
Параметры связи со вторым уровнем (контроллеры, компьютеры и т.д.)
Порт 1	RS-485 (полудуплекс)
Тип подключения	Клеммник, XP2
Протокол	Modbus RTU/ASCII
Максимальное количество адаптеров в магистрали	32
Скорость передачи данных	От 300 до 115200 бит/с
Количество бит данных	8
Контроль четности	Нет/чет/нечет
Количество стоп бит	1/2
Управление устройством
Интерфейс управления	Программа настройки TA-AdapterConfig, интерфейс Modbus
Требования к электропитанию
Рабочее напряжение, В	24/12/5
Выходное напряжение (питание интерфейса электросчетчика)	5В, 150мА ±10%
Потребляемая мощность, Вт	Не более 2
Условия эксплуатации
Температура окружающего воздуха, °С	-40 – +50
Относительная влажность воздуха, %	5 – 90
Размеры и вес
Габариты, мм	110х34х58 мм
Масса не более	200 г
