Измерение и многотарифный учет активной, реактивной энергии и мощности в двух направлениях и четырехквадрантной реактивной энергии (восемь каналов учета); измерение параметров качества электроэнергии (ПКЭ) и ведение статистики показателей качества с формированием суточных отчетов.
Класс точности при измерении энергии в прямом и обратном направлении:
- активной по ГОСТ 31819.22-2012 - 0,2S или 0,5S
- реактивной – 0,5*
- реактивной по ГОСТ 31819.23-2012 – 1,0
Номинальный (максимальный) ток: 1 (2) А или 5 (10) А
Диапазон номинальных напряжений: 3х(57,7-115)/(100-200) В или 3×(120-230)/(208-400) В
Встроенные интерфейсы: оптопорт, 2хRS-485, Ethernet (опционально)
Сменные интерфейсные модули: PLC, ZigBee, GSM, UMTS, LTE, Ethernet, Wi-Fi
Протоколы:
- ModBus-подобный, СЭТ-4ТМ.02 - совместимый протокол;
- СПОДЭС (DLMS/COSEM) с транспортным уровнем HDLC;
- WRAPPER (DLMS/COSEM, СПОДЭС)
- ModBus RTU и ModBus TCP;
- канальный пакетный протокол системы «Пирамида».
Интегрирование в ПК «Энергосфера», ПО «АльфаЦЕНТР», ПО «Пирамида 2.0», ПО «Пирамида-Сети», КТС "Энергия+", АСКУЭ «яЭнергетик», АИСКУЭ (АИИС КУЭ) «NEKTA».
Назначение и область применения
- Многотарифный учет активной и реактивной энергии в двух направлениях и четырехквадрантной реактивной энергии (восемь каналов учета).
- Измерение и учет нетарифицированной активной и реактивной энергии с учетом потерь в линии электропередачи и силовом трансформаторе.
- Ведение двух независимых массивов профиля мощности нагрузки базовой структуры (в том числе и с учетом потерь) для активной и реактивной мощности прямого и обратного направления с программируемым временем интегрирования от 1 до 60 минут (4 канала). Глубина хранения 170 суток при времени интегрирования 60 минут.
- Ведение двух независимых массивов профиля параметров с возможностью конфигурирования количества, типа и формата хранения профилируемых параметров (от 1 до 48 каналов). Глубина хранения первого массива для 8 профилируемых параметров 910 суток при времени интегрирования 60 минут. Глубина хранения второго массива для 40 профилируемых параметров (ПКЭ) 150 суток при времени интегрирования 10 минут.
- Регистрация максимумов мощности (активной, реактивной, прямого и обратного направления, в том числе с учетом потерь) по каждому базовому массиву профиля с использованием двенадцати сезонного расписания утренних и вечерних максимумов.
- Измерение параметров трехфазной электрической сети.
- Измерение и непрерывный мониторинг параметров качества электроэнергии (ПКЭ) с ведением статистики показателей качества и формированием суточных протоколов глубиной до 40 суток.

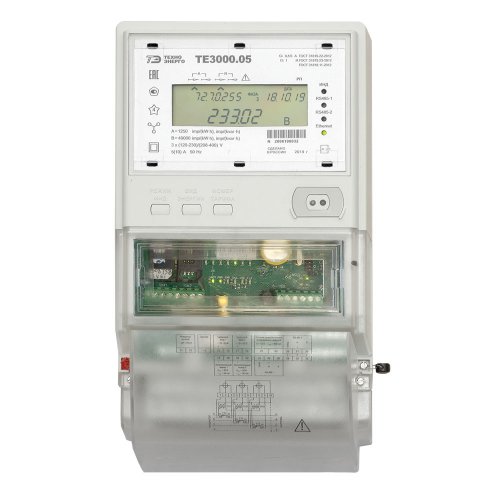

Счетчики серии ТЕ3000 предназначены для работы автономно или в составе автоматизированных информационно-измерительных систем коммерческого учета электроэнергии (АИИС КУЭ) и автоматизированных систем диспетчерского управления (АСДУ).
Технические особенности электросчетчика
- Встроенные равноприоритетные, независимые, гальванически изолированные интерфейсы связи: оптопорт, 2хRS-485, Ethernet (опционально)
- Сменные дополнительные интерфейсные модули: PLC, ZigBee, GSM, UMTS, LTE, Ethernet, Wi-Fi
- Цифровая обработка входных аналоговых сигналов с применением быстрого преобразования Фурье.
- Расширенный диапазон номинальных и рабочих напряжений: 3×(46-138)/(80-240) В или 3×(96-276)/(166-480) В. Возможность работы при предельных напряжениях до 440 В.
- Резервное питание от сети переменного или постоянного тока в диапазоне напряжений от 90 до 276 В и предельном напряжении 440 В.
- Электронные энергонезависимые пломбы крышки корпуса и крышки зажимов с фиксацией времени вскрытия в журнале событий.
- Датчик магнитного поля повышенной индукции с индикацией факта воздействия на ЖКИ и фиксацией времени воздействия в журнале событий.
- ЖКИ с подсветкой и полем для индикации OBIS-кодов.
- Конфигурирование для работы в однонаправленном режиме (учет по модулю) и реверсном режиме (учет со сменой знака направления) без переключения токовых цепей.
- Конфигурирование для работы в режиме двухэлементного счетчика при включении по схеме Арона.
- Ведение журналов событий, журналов ПКЭ, журналов провалов и перенапряжений, журнала прерывания напряжения, журналов превышения порога мощности и статусного журнала.
- Непрерывная, циклическая самодиагностика с записью результата в статусный журнал.
- Формирование сигнала управления нагрузкой по различным программируемым критериям;
- Два конфигурируемых цифровых входа с функцией телесигнализации или учета числа импульсов от внешних датчиков.
- Два конфигурируемых испытательных выхода с функцией формирования сигналов телеметрии, сигналов телеуправления и сигнала управления нагрузкой.
Технические характеристики электросчетчика
|
Наименование характеристики
|
Значение
|
|
Класс точности при измерении в прямом и обратном направлении:
активной энергии по ГОСТ 31819.22-2012
реактивной энергии
реактивной энергии по ГОСТ 31819.23-2012
|
0,2S или 0,5S
0,5*
1,0
|
|
Номинальный (максимальный) ток (Iном/Iмакс), А
|
1 (2) или 5 (10)
|
|
Максимальный ток в течение 0.5 с, А
|
20Iмакс
|
|
Стартовый ток (чувствительность), (0,001Iном), мА
|
1 или 5
|
|
Диапазон номинальных напряжений (Uном), В
|
3×(57,7-115)/(100-200) или
3×(120-230)/(208-400)
|
|
Установленный рабочий диапазон напряжений
от 0,8Uном до 1,2Uном, В:
для счетчиков с Uном 3×(57,7-115)/(100-200)В
для счетчиков с Uном 3×(120-230)/(208-400) В
|
3×(46-138)/(80-240);
3×(96-276)/(166-480)
|
|
Предельный диапазон напряжений фаза – ноль, В
|
от 0 до 440
в двух любых фазах
|
|
Рабочий диапазон входного напряжения резервного источника питания (переменного или постоянного тока), В
|
от 90 до 276
|
|
Предельный диапазон входного напряжений резервного источника питания (переменного или постоянного тока), В
|
от 0 до 440
|
|
Номинальная частота сети, Гц
|
50
|
|
Рабочий диапазон частот, Гц
|
от 42,5 до 57,5
|
|
Пределы допускаемой основной относительной погрешности измерения, %:
|
|
|
активной мощности (прямого и обратного направления при активной, индуктивной и емкостной нагрузках в зависимости от класса точности 0,2S или 0,5S), dP:
при 0,05Iном ≤ I ≤ Iмакс, cosφ =1
при 0,05Iном ≤ I ≤ Iмакс, cosφ =0,5
при 0,01Iном ≤ I < 0,05Iном, cosφ =1
при 0,02Iном ≤ I < 0,05Iном, cosφ =0,5
при 0,05Iном ≤ I ≤ Iмакс, cosφ =0,25
|
±0,2 или ±0,5
±0,3 или ±0,6
±0,4 или ±1,0
±0,5 или ±1,0
±0,5 или ±1,0
|
|
реактивной мощности (прямого и обратного направления при активной, индуктивной и емкостной нагрузках в зависимости от класса точности 0,5 или 1), dQ:
при 0,05Iном ≤ I ≤ Iмакс, sinφ =1
при 0,05Iном ≤ I ≤ Iмакс, sinφ =0,5
при 0,01Iном ≤ I < 0,05Iном, sinφ =1
при 0,02Iном ≤ I < 0,05Iном, sinφ =0,5
при 0,05Iном ≤ I ≤ Iмакс sinφ =0,25
|
±0,5 или ±1,0
±0,6 или ±1,0
±1,0 или ±1,5
±1,0 или ±1,5
±1,0 или ±1,5
|
|
полной мощности, dS (аналогично реактивной мощности)
|
dQ
|
|
коэффициента активной мощности, δkР
коэффициента реактивной мощности δkQ
коэффициента реактивной мощности δktg
|
(δp+δs)
(δQ+δs)
(δQ+δp)
|
|
мощности активных потерь, dPп
мощности реактивных потерь, dQп
|
(2di + 2du)
(2di + 4du)
|
|
Активная (полная) мощность, потребляемая каждой параллельной цепью напряжения счетчика, при отсутствии резервного питания, Вт (В×А), не более:
57,7 В
115 В
120 В
230 В
|
1,1 (1,2)
1,2 (1,3)
1,2 (1,3)
1,6 (1,8)
|
|
При работе от источника резервного питания для каждой параллельной цепи напряжения:
ток потребления, мА, не более
входное сопротивление, МОм
входная емкость, пФ
|
0,5
1
1500
|
|
Полная мощность, потребляемая каждой последовательной цепью, В·А, не более
|
0,1
|
|
Максимальный ток потребления от резервного источника питания переменного и постоянного тока в диапазоне напряжений от 90 до 276 В, мА, не более:
|
|
счетчики без дополнительного интерфейсного модуля
|
|
= 90 В
|
35
|
|
= 276 В
|
15
|
|
~ 90 В
|
50
|
|
~ 276 В
|
20
|
|
счетчики с дополнительным интерфейсным модулем (ток 200 мА):
|
|
= 90 В
|
80
|
|
= 276 В
|
30
|
|
~ 90 В
|
90
|
|
~ 276 В
|
40
|
|
Скорость обмена информацией, бит/с:
по оптическому порту
|
9600
|
|
по интерфейсу RS-485
|
115200, 76800, 57600, 38400, 19200, 9600, 4800, 2400, 1200, 600, 300
|
|
Сохранность данных при прерываниях питания, лет:
информации, более
внутренних часов (питание от литиевой батареи), не менее
|
40
16
|
|
Самодиагностика
|
Циклическая, непрерывная
|
|
Помехоэмиссия
|
ТР ТС 020/2011,
ГОСТ 30805.22-2013 для оборудования класса Б
|
|
Помехоустойчивость:
|
|
к электростатическим разрядам
|
ГОСТ 30804.4.2-2013
(степень жесткости 4)
|
|
к наносекундным импульсным помехам
|
ГОСТ 30804.4.4-2013
(степень жесткости 4)
|
|
к микросекундным импульсным помехам большой энергии
|
СТБ МЭК 61000-4-5-2006;
ГОСТ Р 51317.4.5-99
(степень жесткости 4)
|
|
радиочастотным электромагнитным полям
|
ГОСТ 30804.4.3-2013
(степень жесткости 4)
|
|
к звенящей волне
|
ГОСТ IEC 61000-4-12-2016,
ГОСТ 30804.4.12-2002
(степень жесткости 4)
|
|
к колебательным затухающим помехам
|
ГОСТ IEC 61000-4-18-2016,
ГОСТ 30804.4.12-2002
(степень жесткости 3)
|
|
к кондуктивным помехам, наведенным радиочастотными
электромагнитными полями, в полосе частот от 150 кГц до 80 МГц
|
СТБ IEC 61000-4-6-2009,
ГОСТ Р 51317.4.6-99
|
|
к магнитному полю промышленной частоты
|
ГОСТ Р 50648-94
(степень жесткости 5)
|
|
к импульсному магнитному полю
|
ГОСТ 30336-95,
ГОСТ Р 50649-94
(степень жесткости 4)
|
|
Рабочие условия эксплуатации:
температура окружающего воздуха, °С
относительная влажность при 30 °С, %
давление, кПа
|
от минус 40 до плюс 60
90
от 70 до 106,7
|
|
Габаритные размеры, мм, не более
|
299х170х101
|
|
Масса, кг, не более
|
1,65
|
|
Средний срок службы, лет
|
30
|
|
Средняя наработка до отказа, ч
|
220000
|
|
Гарантийный срок эксплуатации, лет
|
5
|
|
Межповерочный интервал, лет
|
16
|
Варианты исполнения электросчетчика
|
Условное обозначение счетчика
|
Номинальный (макс.) ток, А
|
Номинальное напряжение, В
|
Класс точности при измерении активной/ реактивной энергии
|
Наличие интерфейса Ethernet
|
|
ТЕ3000.00
|
5(10)
|
3x(57,7-115)/(100-200)
|
0,2S/0,5
|
есть
|
|
ТЕ3000.01
|
5(10)
|
0,5S/1,0
|
есть
|
|
ТЕ3000.02
|
5(10)
|
0,2S/0,5
|
нет
|
|
ТЕ3000.03
|
5(10)
|
0,5S/1,0
|
нет
|
|
ТЕ3000.04
|
5(10)
|
3x(120-230)/(208-400)
|
0,2S/0,5
|
есть
|
|
ТЕ3000.05
|
5(10)
|
0,5S/1,0
|
есть
|
|
ТЕ3000.06
|
5(10)
|
0,2S/0,5
|
нет
|
|
ТЕ3000.07
|
5(10)
|
0,5S/1,0
|
нет
|
|
ТЕ3000.08
|
1(2)
|
3x(57,7-115)/(100-200)
|
0,2S/0,5
|
есть
|
|
ТЕ3000.09
|
1(2)
|
0,5S/1,0
|
есть
|
|
ТЕ3000.10
|
1(2)
|
0,2S/0,5
|
нет
|
|
ТЕ3000.11
|
1(2)
|
0,5S/1,0
|
нет
|
|
ТЕ3000.12
|
1(2)
|
3x(120-230)/(208-400)-
|
0,2S/0,5
|
есть
|
|
ТЕ3000.13
|
1(2)
|
0,5S/1,0
|
есть
|
|
ТЕ3000.14
|
1(2)
|
0,2S/0,5
|
нет
|
|
ТЕ3000.15
|
1(2)
|
0,5S/1,0
|
нет
|
Примечание: Оптический интерфейс, два интерфейса RS-485 и резервное питание присутствуют во всех вариантах исполнения счетчика электроэнергии ТЕ3000.
Типы устанавливаемых сменных дополнительных интерфейсных модулей
|
Условное
обозначение модуля
|
Наименование
|
|
01
|
Коммуникатор GSM ТЕ101.02.01, С-1.02.01 (сеть 2G)
|
|
02
|
Модем PLC M-2.01(Т).01 (однофазный)
|
|
03
|
Модем PLC M-2.01(Т).02 (трехфазный)
|
|
04
|
Коммуникатор 3G ТЕ101.03.01, С-1.03.01 (сеть 2G+3G)
|
|
05
|
Модем Ethernet М-3.01(Т).ZZ
|
|
06
|
Модем ISM М-4.01(Т).ZZ (430 МГц)
|
|
07
|
Модем ISM М-4.02(Т).ZZ (860 МГц)
|
|
08
|
Модем ISM М-4.03(Т).ZZ (ZigBee 2400 МГц)
|
|
09
|
Модем оптический М-5.01(Т).ZZ
|
|
10
|
Коммуникатор Wi-Fi ТЕ102.01.ZZ, C-2.01.ZZ
|
|
11
|
Коммуникатор 4G ТЕ101.04.01, С-1.04.01 (сеть 2G+3G+4G)
|
|
12
|
Коммуникатор 4G ТЕ101.04.01/1, С-1.04.01/1 (сеть 2G+4G)
|
|
13
|
Коммуникатор NBIoT ТЕ101.01.01 (сеть 2G+4G NBIoT)
|
|
14
|
Коммуникатор NBIoT ТЕ101.01.01/1 (сеть 4G только NBIoT)
|
|
15
|
Модем LoRaWAN M-6(Т).ZZ.ZZ
|
|
16
|
Модем Bluetooth M-7(Т).ZZ.ZZ
|
|
Примечания
ZZ – вариант исполнения интерфейсного модуля
В счетчики могут устанавливаться дополнительные интерфейсные модули со следующими характеристиками:
- при питании от внутреннего источника счетчика с напряжением 12 В потребляемый ток не должен превышать 200 мА;
- при питании от внешнего источника величина напряжения изоляции цепей
интерфейса RS-485 модуля от цепей электропитания должна быть 4000 В (среднеквадратическое значение в течение 1 минуты).
|
|
