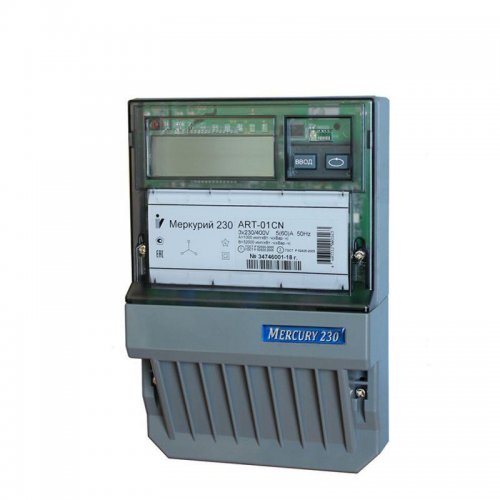

Меркурий 230 ART

Счетчики предназначены для учета активной и реактивной электрической энергии и мощности в одном направлении в трехфазных 3-х и 4-х проводных сетях переменного тока частотой 50 Гц через измерительные трансформаторы или непосредственно с возможностью тарифного учёта по зонам суток, учёта потерь и передачи измерений и накопленной информации об энергопотреблении по цифровым интерфейсным каналам.

Эксплуатируются автономно или в составе любых информационно-измерительных систем технического и коммерческого учёта.

Базовые функции (все модификации):

• Измерение, учёт, хранение, вывод на ЖКИ и передачу по интерфейсам IrDA, CAN, RS-485 активной и реактивной электроэнергии раздельно по каждому тарифу и сумму по всем тарифам за следующие периоды времени:
  • всего от сброса показаний
  • за текущие сутки и на начало суток
  • за предыдущие сутки и на начало суток
  • за текущий месяц и на начало месяца
  • за каждый из 11 предыдущих месяцев и на начало месяцев
  • за текущий год и на начало года
  • за предыдущий год и на начало года.

•
  Тарификатор счётчика обеспечивает возможность учёта по 4 тарифам в 16 временных зонах суток для 4-х типов дней. Каждый месяц года программируется по индивидуальному тарифному расписанию. Минимальный интервал действия тарифа в пределах суток – 1 минута.
• Возможен учёт активной энергии прямого направления отдельно в каждой фазе сети.
• Возможен учёт технических потерь в линиях электропередач и силовых трансформаторах.
• Дополнительно счётчик обеспечивает измерение следующих параметров электросети:
  • мгновенных значений активной, реактивной и полной мощности по каждой фазе и по сумме фаз с указанием направления вектора полной мощности;
  • действующих значений фазных токов, напряжений, углов между фазными напряжениями
  • частоты сети
  • коэффициентов мощности по каждой фазе и по сумме фаз.

• Задание лимитов активной мощности и энергии и программируемое управление внешними устройствами отключения нагрузки потребителя (УЗО) при превышении лимитов.
• Передачу результатов измерений и учётных данных через интерфейсы CAN, RS-485, IrDA.
• Функционирование счётчиков в режиме суммирования фаз "по модулю" для предотвращения хищения электроэнергии при нарушении фазировки подключения токовых цепей счётчика.

Дополнительные функции (в зависимости от модификации):

• Хранение двухканального архива значений средних мощностей активной и реактивной энергии и профиля мощности технических потерь с произвольным временем интегрирования от 1 до 45 минут с шагом 1 минута. При 30-ти минутной длительности интегрирования, время переполнения архивов составляет 85 суток.
• Фиксация утренних и вечерних максимумов активной и реактивной мощности на заданном интервале с ежемесячным расписанием.
• Наличие журналов: событий, статусного (кольцевые по 10 записей на каждое событие), в которых фиксируются:
  • время включения выключения счётчика
  • время пропадания / появления фаз 1,2,3
  • время вскрытия / закрытия прибора
  • время коррекции тарифного расписания
  • время превышения установленных лимитов энергии и мощности…
  • всего 22 различных события

• Контроль показателей качества электроэнергии (ПКЭ) с занесением в журнал ПКЭ времени выхода\возврата напряжения и частоты за пределы нормальных и максимальных значений (по 100 записей на каждое событие)
• Подключение внешнего резервного питания для считывания или изменения параметров и чтения данных в случае отключения счётчика от сетевого питания

Счётчики отображают на ЖК-индикаторе:

• значение потреблённой активной и реактивной электрической энергии по каждому тарифу (до четырёх) и сумму по всем тарифам с нарастающим итогом с точностью до сотых долей кВт*ч и кВар*ч;
• фазное напряжение и ток в каждой фазе;
• измеренное значение активной, реактивной и полной мощности (время интеграции 1 с ) как по каждой фазе, так и суммарную по трем фазам с индикацией квадранта, в котором находится вектор полной мощности;
• утренний и вечерний максимумы активной и реактивной мощности в текущем и 3-х предыдущих месяцах;
• коэффициент мощности по каждой фазе и суммарный по трем фазам;
• углы между фазными напряжениями;
• частоту сети;
• текущее время и дату;
• параметры модема силовой сети;
• пиктограмма уровня сигнала модема PLC;

Технические особенности

• класс точности 0.5S, 1.0
• интерфейсы: RS-485; CAN, IrDA, PLC;
• Возможность подключения резервного питания Uрез = 5,5...9 В;
• Измерение мощности, токов, напряжений, частоты, cos fi;
• Встроенный модем PLC для передачи данных по силовой сети 220 В (в зависимости от модификации);
• Два стандартных гальванически развязанных телеметрических выхода ( DIN 43864), по одному на каждый вид энергии;
• Счётчики работают в сторону увеличения показаний при любом нарушении фазировки подключения токовых цепей;
• Автоматическая самодиагностика с индикацией ошибок;
• Управление нагрузкой через внешние цепи коммутации (УЗО);
• Электронная пломба.
