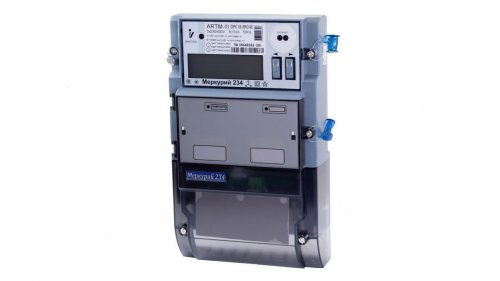

Счетчик выполняет функции коммерческого и технического учета электроэнергии и функции контроллера телемеханики. Используется как центральное звено "цифрового РЭС" для трансформаторных и распределительных подстанций.
Особенности:
- Счетчики полностью соответствуют отраслевым требованиям, в том числе технической политике ПАО «Россети» по учету электроэнергии и аттестованы на соответствие протоколу обмена СПОДЭС с помощью сертификационной утилиты ПАО «Россети»
- Измерение, учёт, хранение, вывод на ЖКИ и передача по интерфейсам активной и реактивной электроэнергии раздельно по каждому тарифу и сумму по всем тарифам за следующие периоды времени:
- энергия всего от сброса показаний;
- энергия на начало текущих и 123 предыдущих суток;
- энергия на начало текущего и 36 предыдущих месяцев;
- энергия на начало текущего и предыдущего года;
- расход за текущие и предыдущие сутки;
- расход за текущий и 11 предыдущих месяцев.
- Поквадрантный учёт реактивной энергии в двунаправленных счётчиках
- Тарификатор с возможностью задания отдельного расписания для каждого дня недели по 4 тарифам в 16 временных зонах суток (в счетчиках с протоколом DLMS/COSEM, СПОДЭС – в 24 зонах).
- Каждый месяц года программируется на индивидуальное тарифное расписание. Минимальный интервал действия тарифа в пределах суток 1 минута
- Учёт технических потерь в линиях электропередач и силовых трансформаторах
- Измерение параметров электрической сети:
- мгновенные значения активной, реактивной и полной мощности по каждой фазе и по сумме фаз с указанием направления вектора полной мощности;
- действующие значения фазных токов и напряжений, в том числе измеренные на одном периоде частоты сети для анализа показателей качества электроэнергии;
- значения углов между фазными напряжениями;
- частота сети;
- коэффициенты мощности по каждой фазе и по сумме фаз;
- коэффициент искажения синусоидальности фазных кривых.
- Два независимых профиля мощности с произвольным периодом интегрирования от 1 до 60 минут, второй профиль может быть сконфигурирован как профиль мощности технических потерь. Глубина хранения 170 суток для времени усреднения 30 минут
- Фиксация утренних и вечерних максимумов активной и реактивной мощности на заданном интервале от 1 до 60 минут с ежемесячным расписанием
- Ведение журналов событий, включая события показателей качества электроэнергии
- Встроенные интерфейсы: оптопорт и RS-485 во всех моделях
- Дополнительные интерфейсы на сменных модулях: RS-485, GSM, NBIoT, PLC, Ethernet, XNB, LoRaWAN, DUAL SIM GSM/GPRS
- Возможность подключения резервного питания (6 – 12 В постоянного тока)
- Наличие многофункционального гальванически развязанного импульсного выхода, в том числе, с функцией управления нагрузкой
- Автоматическая самодиагностика с индикацией ошибок
- Наличие встроенного реле на 60 или 100 А
- Две энергонезависимые электронные пломбы
- Датчик магнитного поля
- Запись несанкционированных воздействий в нестираемые журналы событий
- Многофункциональный ЖКИ c подсветкой и отображением OBIS- кодов отображаемых параметров
- Индикация параметров на ЖКИ при отключенном питании
- Возможность работы по протоколам Меркурий, DLMS/COSEM (СПОДЭС)
- Возможность замены батареи резервного электропитания без вскрытия корпуса счетчика
- Счетчики имеют неразъемные корпуса и прозрачные клеммные крышки для предотвращения хищения электроэнергии
Технические характеристики:
| Активная / полная потребляемая мощность в каждой цепи напряжения счетчика при номинальном напряжении, Вт/В*А |
1,5 / 9 |
| Полная мощность, потребляемая каждой цепью тока, не более, В*А |
0,1 |
| Дополнительная потребляемая активная / полная мощность для счетчиков со встроенным модемом, Вт/В*А |
6 / 30 |
| Количество тарифов |
4 |
| Сохранность данных при перерывах питания, не менее, лет |
10 |
| Межповерочный интервал, лет |
16 |
| Гарантийный срок эксплуатации, лет |
5 |
| Наработка на отказ, не менее, ч |
320 000 |
| Рабочий диапазон температур, °С |
от -45 до +70 |
| Масса, не более, кг |
2,1 |
| Габаритные размеры, мм |
173,5x78x288,5 |
Метрологические характеристики:
| Класс точности счетчиков (актив. / реактив.): |
|
| • трансформаторного включения: |
0,2S/0,5 и 0,5S/1 |
| • прямого включения: |
1/2 |
| Номинальное напряжение, В: |
|
| • трансформаторного включения: |
3*57,7/100 |
| • прямого включения: |
3*230/400 |
| Базовый / максимальный ток, А: |
|
| • трансформаторного включения: |
1/2; 1/10; 5/10 |
| • прямого включения: |
5/60; 5/100 |
| Макс. ток для счетчиков прямого включения в течение 10 мс: |
30*I макс |
| Макс. ток для счетчиков трансформаторного включения в течение 0,5 с: |
20*I макс |
| Чувствительность при измерении активной энергии, А: |
|
| • трансформаторного включения: |
0,001/0,005 |
| • прямого включения: |
0,02 |
Модификации счетчиков, доступных для заказа:
| Модификация |
Номинальное напряжение, В |
Номинальный
ток, А |
Класс точности |
Интерфейсы, реле |
Примечание: серийно выпускаются две модификации:
- «D» - с протоколами DLMS/COSEM/СПОДЭС и Меркурий,
- без «D» - только протокол Меркурий. |
| Меркурий 234 АRTM2-00 (D)PK1BR.RRG4E |
3×57,7/100 |
5(10) |
0,2S/0,5 |
оптопорт, 4 ТС(ТИИ), 3×RS485, LTE, Ethernet |
| Меркурий 234 АRTM2-03 (D)PK1BR.RRG4E |
3×230/400 |
5(10) |
0,2S/0,5 |
оптопорт, 4 ТС(ТИИ), 3×RS485, LTE, Ethernet |
| Меркурий 234 АRTM2-00 (D)PK2BR.RRE |
3×57,7/100 |
5(10) |
0,5S/1,0 |
оптопорт, 2 ТУ, 4 ТС(ТИИ), 3×RS485, Ethernet |
| Меркурий 234 АRTM2-03 (D)PK2BR.RRE |
3×230/400 |
5(10) |
0,5S/1,0 |
оптопорт, 2 ТУ, 4 ТС(ТИИ), 3×RS485, Ethernet |
Условные обозначения: Меркурий 234 ARTM2-0X DPKxB RLxGxEFcC.RLxGxEFxC
А — учёт активной энергии;
R — учёт реактивной энергии;
Т — наличие внутреннего тарификатора (наличие двух электронных пломб);
М — модернизированный корпус (наличие сменных модулей);
2 — двунаправленный (прием и отдача);
0Х — код номинального/максимального тока, напряжения и класса точности;
X - улучшенный корпус;
Функциональные возможности (DPOKxB)
D – интерфейсы конфигурированы для работы по протоколу DLMS/COSEM, СПОДЭС;
Р – расширенные программные функции;
Kx — многофункциональные входы/выходы (K1 — 4 канала дискретного ввода, K2 — 4 канала дискретного ввода, 2 канала дискретного вывода)
В — подсветка ЖКИ;
Тип встроенного интерфейса (RLxGxEFxC)
Тип встроенного интерфейса (RLxGxEFxC)
Тип сменного модуля (RLxGxEFxC)
R – интерфейс RS-485;
Lх — модем PLC-х (L2 – PLC-II, L4 – PRIME PLC, L5 – G3-PLC, и др.);
Gx — GSM-модем (G – CSD/GSM/GPRS, G1- DUAL SIM GSM/GPRS, G3 – UMTS/3G, G4 – LTE/4G, G5 – NBIOT, и др.);
E — Ethernet 10/100 Base –TX;
Fx — радиомодем RF (F03 – ZigBee, F04 – LoRaWAN Лартех, F05 – ISM868, F06 – Аура360, F07 – LoRaWAN Вега, F08 – Комета, и др.). |
