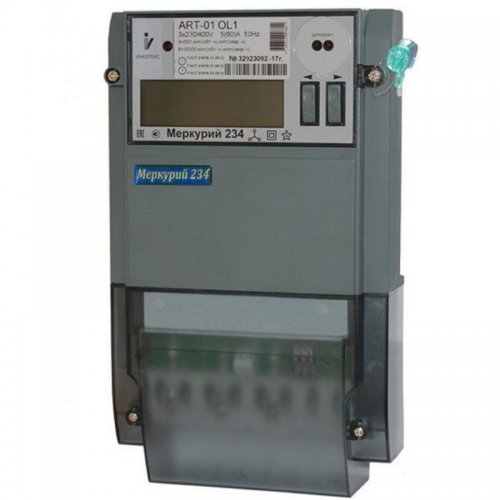

Меркурий 234 ARTX2

Функции:

Счетчики полностью соответствуют отраслевым требованиям, в том числе технической политике ПАО «Россети» по учету электроэнергии.
Счетчики аттестованы на соответствие протоколу обмена СПОДЭС с помощью сертификационной утилиты ПАО «Россети».
Измерение, учёт, хранение, вывод на ЖКИ и передача по интерфейсам активной и реактивной электроэнергии раздельно по каждому тарифу и сумму по всем тарифам за следующие периоды времени:

• энергия всего от сброса показаний;
• энергия на начало текущих и 123 предыдущих суток;
• энергия на начало текущего и 36 предыдущих месяцев;
• энергия на начало текущего и предыдущего года;
• расход за текущие и предыдущие сутки;
• расход за текущий и 11 предыдущих месяцев.

Поквадрантный учёт реактивной энергии в двунаправленных счётчиках.
Тарификатор с возможностью задания отдельного расписания для каждого дня недели по 4 тарифам в 16 временных зонах
суток. Каждый месяц года программируется на индивидуальное тарифное расписание. Минимальный интервал действия тарифа в пределах суток 1 минута.
Учёт технических потерь в линиях электропередач и силовых трансформаторах.
Измерение параметров электрической сети:

• мгновенные значения активной, реактивной и полной мощности по каждой фазе и по сумме фаз с указанием направления вектора полной мощности;
• действующие значения фазных токов и напряжений, в том числе измеренные на одном периоде частоты сети, для целей анализа показателей качества электроэнергии;
• значения углов между фазными напряжениями;
• частота сети;
• коэффициенты мощности по каждой фазе и по сумме фаз;
• коэффициент искажения синусоидальности фазных кривых.

Два независимых профиля мощности и профиль мощности технических потерь с произвольным временем усреднения от 1 до 60 минут. Глубина хранения 170 суток для времени усреднения 30 минут.
Фиксация утренних и вечерних максимумов активной и реактивной мощности на заданном интервале от 1 до 3600 секунд с ежемесячным расписанием.
Ведение журналов событий, включая события показателей качества электроэнергии.
Возможность подключения резервного питания (5 – 12 В постоянного тока).
Наличие многофункционального гальванически развязанного импульсного выхода, в том числе с функцией управления нагрузкой.
Автоматическая самодиагностика с индикацией ошибок.
Наличие встроенного реле на 60 (100) А.
Две энергонезависимые электронные пломбы.
Датчик магнитного поля.
Запись несанкционированных воздействий в нестираемые журналы событий.
Многофункциональный ЖКИ c подсветкой и отображением OBIS-кодов отображаемых параметров.
Индикация параметров на ЖКИ при отключенном питании.
Возможность работы по протоколам Меркурий, DLMS/COSEM, СПОДЭС.
Возможность реализации протоколов Mbus, ModBus по запросу.

Технические характеристики:

Метрологические характеристики:

Модификации счетчиков, доступных для заказа:

Условные обозначения: Меркурий 234 ART2 - OX DPOKxB RLxGxEFXC

А – учет активной энергии;
R – учет реактивной энергии;
Т – внутренний тарификатор, электронные пломбы;
2 – два направления учета (прием и отдача);
0Х – модификации, подразделяемые по току, напряжению и классу точности;

X - улучшенный корпус;

Функциональные возможности (DPOKxB)

D — протокол DLMS/COSEM, СПОДЭС включен, протокол Меркурий есть, но он отключен,
Р — расширенные программные функции,
О — встроенное силовое реле отключения нагрузки,
Kx — многофункциональные входы/выходы,
В — подсветка ЖКИ

Тип встроенного интерфейса (RLxGxEFxC)

R – RS-485;
Lх – модем PLC (L2 – PLC-II, L4 – PRIME PLC, L5 – G3-PLC, и др.);
Gx — GSM-модем (G – CSD/GSM/GPRS, G1 – GSM/GPRS, G3 – UMTS/3G, G4 – LTE/4G, G5 – NBIOT, и др.);
E — Ethernet 10/100 Base –TX;
Fx — радиомодем RF (F03 – ZigBee, F04 – LoRaWAN Лартех, F05 – ISM868, F06 – Аура360, F07 – LoRaWAN Вега, F08 – Комета, и др.);
С – интерфейс CAN;
